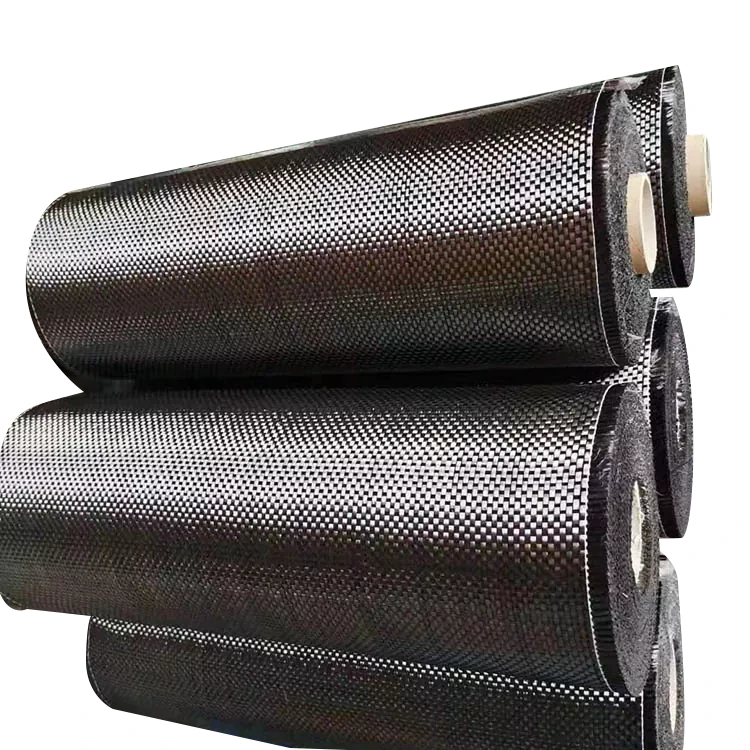

Kain Serat Karbon Tenun Polos

Kain Serat Karbon Tenun Plain nggunakake interlacing over-under prasaja saka benang lungsin lan weft kanggo mbentuk struktur tenunan biasa. Titik nyebrang bola-bali menehi kain lumahing stabil sing relatif gampang kanggo ngenali, Cut lan posisi sak komposit lay-up. Arah lungsin lan weft uga cetha kanthi visual, sing mbantu tim produksi njaga orientasi sing dituju nalika nyiapake pirang-pirang plies.

Kanggo manufaktur komposit, struktur biasa iki migunani nalika materi kudu ditangani kanthi konsisten saka bagean siji menyang bagean liyane. Bobot kain, bahan serat karbon, jumlah benang, lebar lan kompatibilitas resin isih kudu ditemtokake kanthi kapisah amarga pola tenunan mung ora nemtokake sifat mekanik laminate sing wis rampung.

Carane Tenun Polos Ngaruhi Penanganan Kain

Ing tenunan polos, saben benang lungsin ngliwati lan ing ngisor benang pakan sing berturut-turut. Iki nggawe struktur kain sing relatif stabil kanthi tampilan kaya kothak biasa.

Sajrone nglereni lan lay-up, arah warp lan weft sing cetha nggawe luwih gampang kanggo mriksa apa ply wis diselehake miturut gambar laminate. Iki utamané migunani nalika sawetara lapisan sing Cut saka muter padha lan saben lapisan kudu njaga orientasi konsisten.

Konstruksi sing padha uga duwe watesan. Amarga benang-benang kasebut kerep interlace, kain kasebut ora tumindak kaya tulangan sing longgar utawa bisa ditarik banget. Ing radii nyenyet, kontur jero utawa cetakan telung dimensi sing kompleks, materi sing bener kudu dievaluasi marang geometri komponen sadurunge produksi.

Mulane, pilihan kain kudu nimbang syarat penguatan lan cara materi bakal dipotong, dipanggonke lan dibentuk sajrone manufaktur.

Struktur Tenun lan Desain Laminasi

Kain serat karbon sing ditenun nyedhiyakake penguatan ing arah lungsin lan pakan. Iki beda karo tulangan unidirectional, ing ngendi akeh serat kontinu dikonsentrasi ing siji arah utama.

Kanggo komposit laminated, kain tenunan mulane bisa nyedhiyakake susunan tulangan sing seimbang ing lapisan individu. Nanging, orientasi serat pungkasan komponen isih ditemtokake dening jadwal laminate lengkap, kalebu arah ply, nomer lapisan, bobot kain lan geometri bagean.

Tenun kudu ora dianggep minangka indikasi langsung saka kekuatan. Rong kain kanthi tenunan sing padha bisa ngasilake sifat komposit sing beda nalika biji serat karbon, bobot areal, sistem resin utawa fraksi volume serat beda.

Milih Kain kanggo Geometri sing Beda

Kesesuaian tulangan tenunan gumantung saka wangun komponen sing wis rampung. Panel datar lan komponen kanthi kurva sing lembut umume luwih gampang ditutupi amarga kain ora perlu nampung owah-owahan gedhe ing arah permukaan.

Cetakan sing luwih rumit mbutuhake perhatian sing luwih cedhak karo drape. Nalika kain dipeksa watara radius nyenyet, warp lan weft bisa pindah relatif kanggo saben liyane, nggawe distorsi lokal utawa kerut. Efek kasebut bisa mengaruhi tampilan permukaan lan konsistensi laminate.

Kanggo komponèn anyar, nyoba mbentuk cilik bisa bantuan nemtokake apa bobot kain milih lan construction bisa tindakake jamur tanpa distorsi gedhe banget. Pola pemotongan, orientasi ply lan urutan lay-up kudu dianggep bebarengan tinimbang ngevaluasi kain kanthi kapisah saka proses manufaktur.

Parts Flat lan Mlengkung alon-alon

Konstruksi tenunan biasa asring luwih gampang dipasang ing panel datar, tutup, piring lan komponen kanthi lengkungan moderat. Pola kothak sing katon uga ndadekake gampang kanggo mriksa orientasi plies jejer nalika lay-up.

Wangun Molded Komplek

Kanggo kontur sing luwih jero utawa radius sing luwih kenceng, prilaku drape lan geser dadi luwih penting. Kain kasebut kudu diuji ing cetakan sing nyata utawa perwakilan, utamane nalika permukaan sing wis rampung bakal katon.

Apa Yuruis Bisa Supply

Spesifikasi kain bisa ditetepake babagan syarat proses manufaktur komposit. Item khas kanggo konfirmasi kalebu:

· Konstruksi tenunan polos

· Kadar serat karbon

· Bobot areal / GSM

· Jembaré kain

· Dawa rol

· Ketebalan

· Persyaratan lumahing

· Kompatibilitas resin

· Proses ngecor sing disengaja

Nalika materi diganti utawa dicocogake karo spesifikasi produksi sing wis ana, nyedhiyakake lembar data kain saiki, sampel utawa GSM sing dikenal bisa mbantu nemtokake konstruksi sing dibutuhake kanthi luwih akurat.

Spesifikasi Tenun Biasa

Saka Cutting kanggo Lamination

Sadurunge resin dienal, kain biasane ngliwati sawetara langkah persiapan. Ukuran sing dibutuhake ditandhani lan dipotong, banjur saben ply dipanggonke miturut desain laminate.

Kanggo komponen multi-lapisan, tim produksi bisa uga kudu ngganti orientasi plies berturut-turut kanggo entuk susunan tulangan sing dibutuhake. Amarga arah warp lan weft gampang dibedakake ing kain tenunan polos, orientasi bisa dicenthang nalika lay-up tanpa mung gumantung ing tandha nglereni.

Sajrone nangani, regangan sing ora perlu kudu dihindari. Ketegangan gedhe banget utawa gerakan bola-bali bisa ngowahi susunan benang lokal, sing bisa katon sawise cetakan. Jumlah penanganan sing dibutuhake uga gumantung saka bobot kain, kenceng tenun lan geometri komponen.

Aplikasi ing Manufaktur Komposit

Kain Serat Karbon Tenun Plain bisa digunakake ing komponen komposit sing dicetak ing ngendi tulangan tenunan biasa kompatibel karo desain lan proses manufaktur.

Ing aplikasi otomotif, bisa digunakake kanggo trim interior, panel, tutup lan bagean komposit struktural utawa semi-struktural sing dipilih. Konstruksi kain sing dibutuhake gumantung saka geometri komponen lan spesifikasi laminate.

Kanggo sepedha lan peralatan olahraga, tenunan serat karbon tetulang bisa digabung menyang laminates cetakan ing ngendi orientasi lan kekandelan serat sing dibutuhake ditemtokake dening desain komponen.

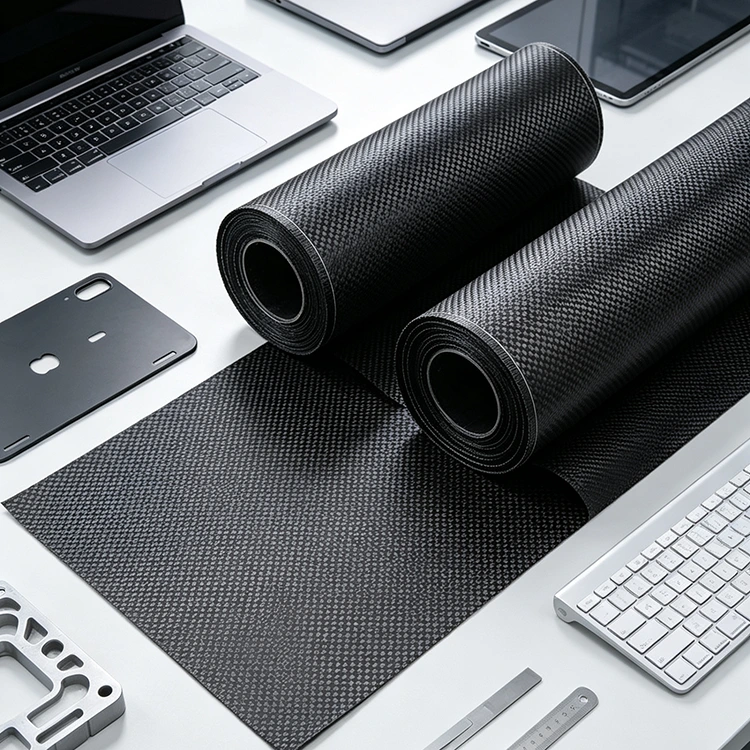

Ing peralatan elektronik lan industri, kain serat karbon bisa digunakake ing omah, panel lan struktur komposit liyane. Amarga serat karbon konduktif listrik, insulasi listrik, grounding lan syarat elektromagnetik kudu dianggep ing ngendi materi kasebut digunakake ing cedhak rakitan elektronik.

Mulane spesifikasi kain sing cocog kudu ditemtokake saka komponen sing wis rampung tinimbang saka pola tenun mung.

Katon lumahing lan Processing

Nalika serat karbon tenunan tetep katon sawise ngecor, tampilan final gumantung luwih saka pola kain garing. Distribusi resin, keselarasan serat, konsolidasi, kondisi permukaan jamur lan perawatan finishing kabeh bisa mengaruhi tampilan bagian sing wis diobati.

Kanggo lumahing sing katon, kain kudu diselehake kanthi konsisten lan dilindhungi saka pamindahan sing ora perlu nalika lay-up. Potongan jejer bisa uga kudu didadekake siji supaya pola tenunan ora owah banget saka bagean siji komponen menyang bagean liyane.

Yen komponen nampa lapisan sing cetha utawa perawatan permukaan liyane, sistem lapisan kudu kompatibel karo komposit sing diobati lan lingkungan layanan sing dimaksud. Penampilan kain garing sing seragam ora njamin penampilan sing padha sawise dicetak.

FAQ

Apa Kain Serat Karbon Tenun Plain?

Iki minangka tulangan serat karbon tenunan ing endi benang lungsin lan weft bola-bali ngliwati lan ing ngisor saben liyane. Iki nggawe struktur kain biasa kanthi arah serat sing bisa dingerteni kanthi jelas.

Apa katon serat karbon tenunan polos?

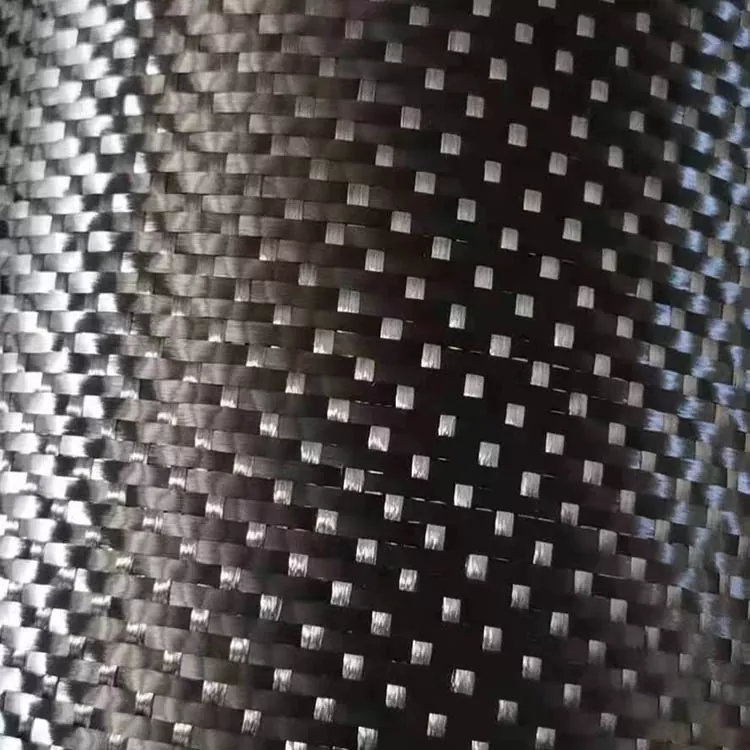

Warp lan weft mbentuk pola over-under sing bola-bali ngasilake tampilan kaya kothak biasa. Beda kanthi visual saka kain kepar, sing nduweni pola diagonal sing khas.

Apa tenunan polos cocok kanggo bagean serat karbon sing katon?

ya wis. Tenun biasa bisa dadi bagéan saka permukaan sing katon saka komponen komposit. Penampilan pungkasan uga gumantung saka distribusi resin, konsolidasi, kondisi jamur lan finishing permukaan.

Apa tenunan polos bisa digunakake ing cetakan sing mlengkung?

Ya, nanging kesesuaian gumantung saka lengkungan, radius lan geometri telung dimensi saka cetakan. Kanggo wangun rumit, nyoba mbentuk bisa mbantu ngenali potensial wrinkling, distorsi benang utawa kangelan nalika lay-up.

Apa tenunan polos nemtokake kekuatan komposit?

Ora. Sifat komposit sing wis rampung gumantung saka bahan serat karbon, bobot kain, sistem resin, fraksi volume serat, orientasi ply, kekandelan laminate lan kondisi curing utawa cetakan. Tenun mung minangka bagean saka spesifikasi materi.

Apa bobot lan jembar kain bisa disesuaikan?

ya wis. Bobot, jembaré, dawa muter lan specifications liyane bisa ditetepake miturut syarat produksi. Bahan serat karbon sing dibutuhake lan proses cetakan sing dituju uga kudu diwenehake nalika njaluk kutipan.

Informasi apa sing kudu diwenehake kanggo kutipan?

Informasi sing migunani kalebu GSM sing dibutuhake, bahan serat karbon, konstruksi tenun, jembar, dawa gulungan, jumlah, aplikasi lan proses cetakan. Spesifikasi kain utawa sampel sing ana uga bisa mbantu nalika materi kudu cocog karo proses produksi sing wis ditemtokake.

Apa sampel bisa dievaluasi sadurunge produksi akeh?

Evaluasi sampel bisa diatur nalika kain kudu dicenthang kanggo drape, kompatibilitas resin, tampilan permukaan utawa prilaku pangolahan kanthi proses manufaktur komposit tartamtu.

Apa tenunan polos luwih kuat tinimbang tenunan kepar?

Ora ana tenunan sing kudu dianggep luwih kuat adhedhasar pola tenun kasebut. Sifat mekanik saka laminate rampung dipengaruhi dening jinis serat, bobot kain, sistem resin, orientasi serat, konstruksi laminate lan kondisi pangolahan.
