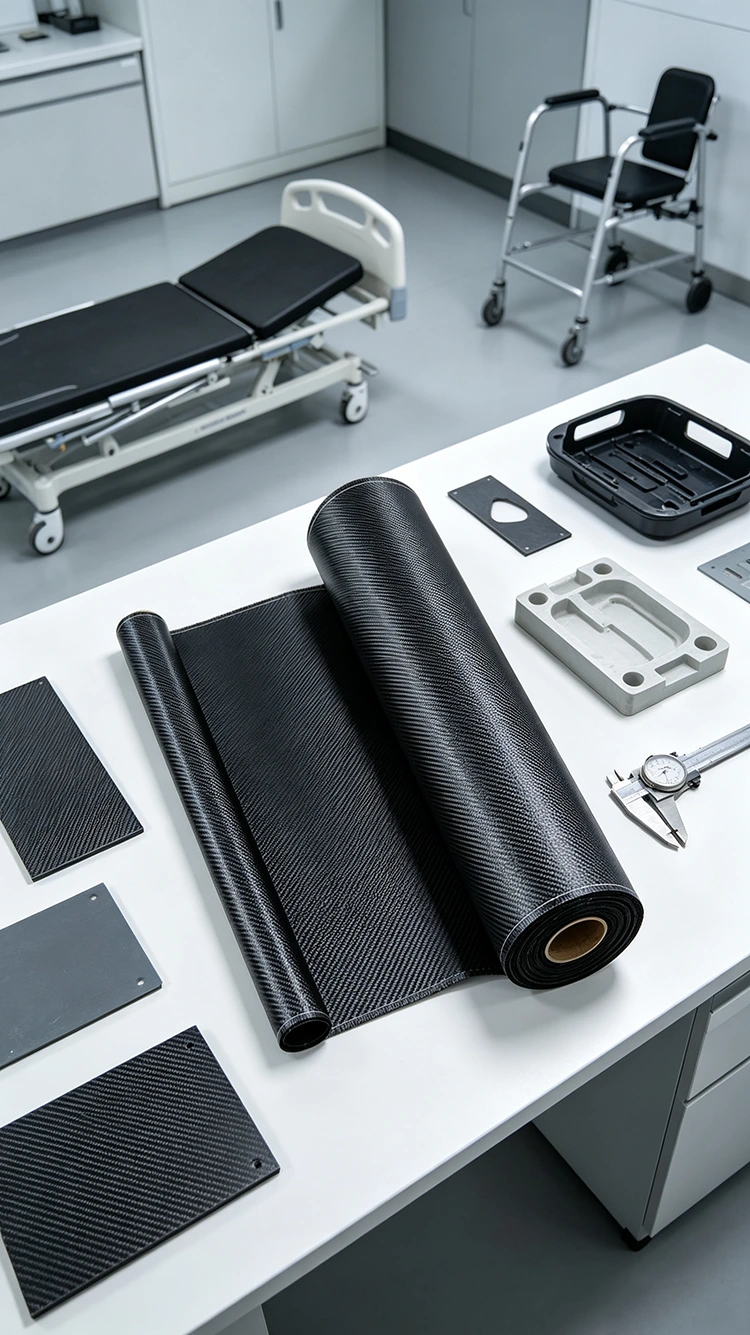

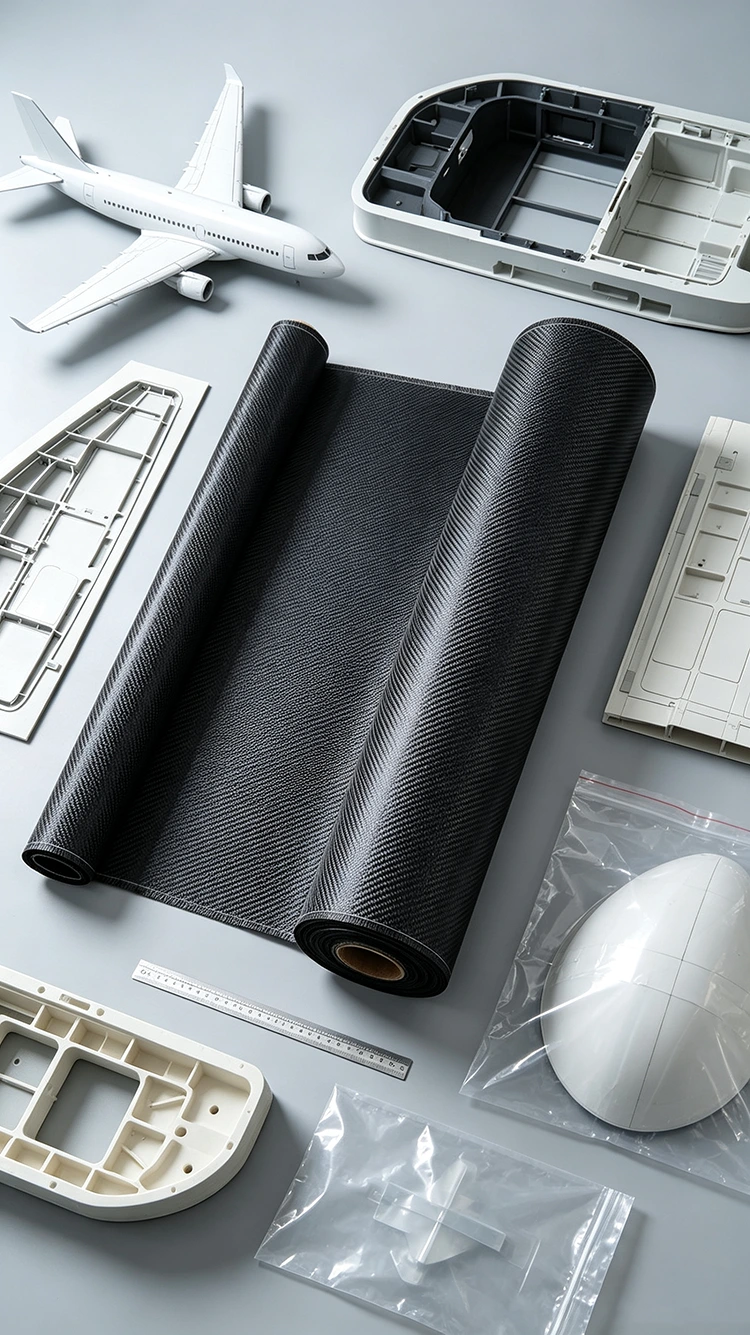

Kain Serat Karbon Tenun Kepar

Kain Serat Karbon Twill Weave minangka tulangan tenunan ing endi benang lungsin lan pakan saling nyambung kanggo mbentuk pola permukaan diagonal. Dibandhingake karo tenunan polos, struktur interlacing ngidini luwih akeh gerakan ing antarane benang, sing bisa mbantu kain ngetutake kurva moderat sajrone lay-up. Pola diagonal sing padha uga umume disimpen ing bagean cetakan sing permukaan serat karbon katon.

Tenun mung minangka bagean saka spesifikasi materi. Bahan serat karbon, bobot area, sistem resin lan konstruksi laminate nemtokake cara kain nyumbang kanggo komposit sing wis rampung, dene geometri cetakan lan proses pambentukan mengaruhi cara ditangani sajrone produksi.

Apa Owah-owahan Struktur Twill

Ing konstruksi twill, titik interlacing mindhah progresif ngliwati kain tinimbang mbentuk pola tenunan polos sing diulang-ulang. Iki menehi tenunan luwih bebas kanggo mindhah relatif kanggo saben liyane nalika kain diselehake liwat lumahing sudhut mlengkung.

Bentenipun dadi luwih katon ing bagean karo ganti kontur. Kain sing bisa nampung sawetara gerakan ing pesawat bisa uga luwih gampang kanggo posisi ing kurva moderat tinimbang konstruksi sing luwih rapet. Nanging, iki ora ateges saben kain kepar bakal drape kanthi cara sing padha. Ukuran benang, bobot kain, kenceng tenunan lan geometri permukaan kabeh mengaruhi asil.

Kanggo radii nyenyet utawa wangun telung dimensi jero, nyoba mbentuk migunani amarga wrinkling lokal utawa distorsi benang mung bisa ditaksir kanthi akurat marang geometri nyata.

Tenun Diagonal kanggo Permukaan Katon

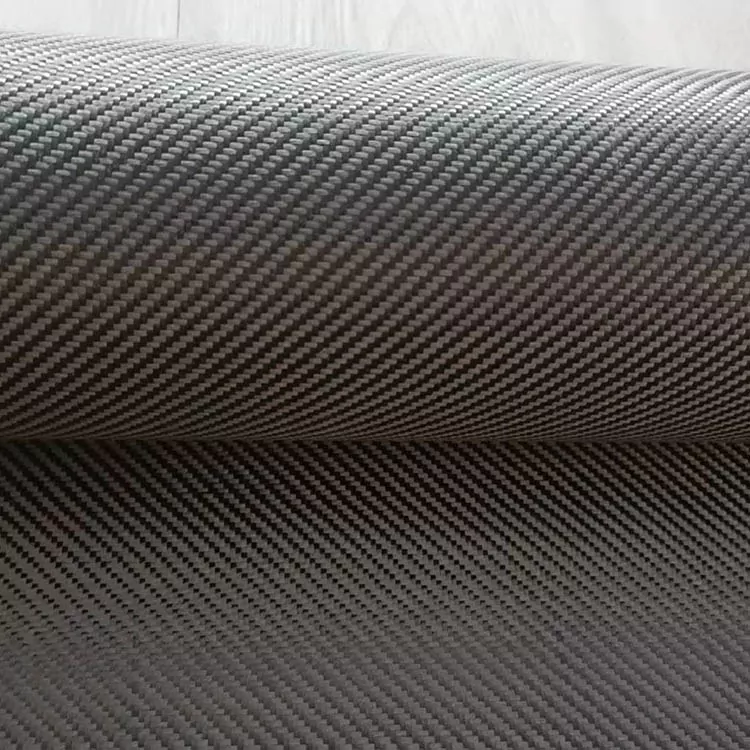

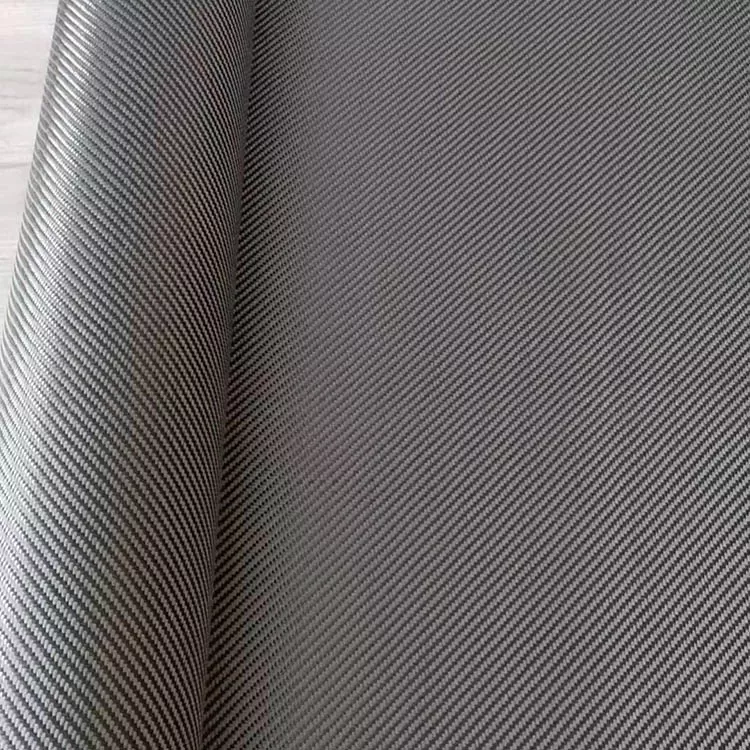

Pola diagonal minangka salah sawijining fitur sing paling bisa dingerteni saka kain serat karbon kepar. Nalika laminate sing diobati wis rampung kanthi lapisan sing cetha, tenunan bisa tetep katon ing permukaan komponen.

Arah pola kudu dikontrol nalika nglereni lan lay-up. Yen rong bagean kain ketemu karo orientasi sing beda, garis diagonal ora bakal terus merata ing sendi. Ing panel katon, tata letak nglereni lan panggonan ply kudu dianggep sadurunge ngecor.

Penampilan pungkasan uga kena pengaruh distribusi resin, konsolidasi lan finishing permukaan. Pola sing katon ing kain garing bisa diganti ing definisi sawise laminate wis dicithak lan dilapisi.

Nggunakake Twill ing Komponen Mlengkung

Kain kepar biasane digunakake ing komponen sing ora rata, kalebu potongan potong, omah, bagean sepeda, komponen motor lan peralatan olahraga.

Kain kasebut bisa dipotong dadi potongan sing luwih gedhe nalika permukaane relatif mbukak, utawa dibagi dadi bagean sing luwih cilik ing endi owah-owahan geometri luwih cetha. Potongan sing luwih gedhe nyuda jumlah sendi nanging mbutuhake penyesuaian luwih akeh sajrone lay-up. Potongan sing luwih cilik bisa ngetutake kontur lokal kanthi luwih gampang, nanging sendi kudu diposisikan kanthi ati-ati.

Kanggo lumahing karbon sing katon, pola nglereni uga kudu nyatakake arah tenunan diagonal. Njaga orientasi sing padha ing antarane potongan jejer bisa dadi penting nalika pola visual sing terus-terusan dibutuhake.

Spesifikasi

Spesifikasi Bahan kanggo Produksi

Bobot kain sing dibutuhake biasane dianggep bebarengan karo ketebalan laminate target lan metode cetakan. A bobot areal ngisor ngidini liyane plies individu digunakake, nalika kain abot bisa ngurangi jumlah lapisan needed kanggo kekandelan laminate tartamtu.

Bahan serat karbon uga kudu ditemtokake kanthi kapisah saka tenunan. Konstruksi kepar sing padha bisa diprodhuksi kanthi tingkat serat sing beda-beda, lan sifat komposit sing diasilake ora bakal padha.

Kompatibilitas resin minangka pertimbangan produksi liyane. Wet lay-up, infus vakum, cetakan kompresi lan pangolahan prepreg duwe syarat sing beda kanggo aliran resin, konsolidasi lan penanganan. Mulane kain kudu dicocogake karo proses nyata tinimbang mung ditemtokake dening penampilane.

Informasi kanggo Nyedhiyani kanggo Pitakonan Material

Inquiry produksi luwih gampang dievaluasi nalika syarat materi dhasar kasebut kanthi jelas. Informasi sing relevan kalebu:

· Konstruksi tenun kepar

· Kadar serat karbon

· Bobot kain / GSM

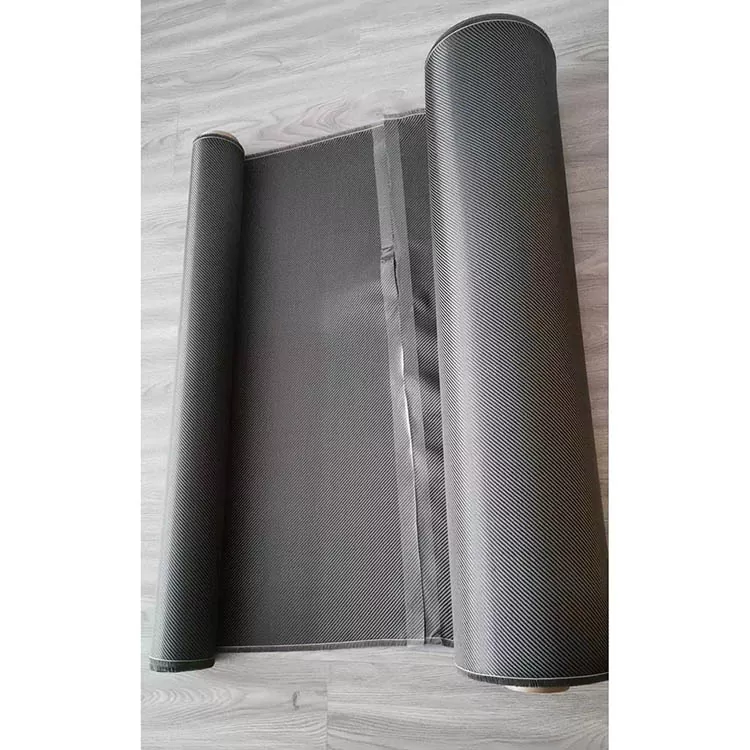

· Dibutuhake jembaré lan dawa muter

· Ketebalan target utawa ketebalan laminasi

· Sistem resin

· Proses ngecor

· Komponèn geometri

· Persyaratan lumahing katon

Yen materi ngganti kain sing wis ana, lembar utawa sampel spesifikasi sing kasedhiya uga bisa digunakake minangka referensi. Iki utamané migunani nalika materi anyar kudu pas nglereni, lay-up utawa proses ngecor mapan.

Aplikasi

Kain Serat Karbon Twill Weave digunakake ing bagean komposit sing dicetak ing endi kain kudu nampung permukaan sing bentuke utawa menehi tampilan tenunan sing ditetepake.

Aplikasi otomotif kalebu trim interior, panel, tutup lan komponen serat karbon liyane. Bagean sepeda lan motor bisa nggunakake tulangan tenunan ing bagean sing mlengkung ing ngendi kain kudu ngetutake permukaan cetakan.

Peralatan olahraga kayata paddles, rackets lan struktur cetakan liyane uga bisa nggabungake materi minangka bagéan saka laminate. Peralatan lan omah industri bisa nggunakake serat karbon tenunan ing ngendi sifat mekanik lan dimensi sing dibutuhake bisa digayuh kanthi laminasi sing dipilih.

Kanggo omah utawa komponen elektronik sing cedhak karo rakitan listrik, konduktivitas listrik serat karbon kudu dianggep nalika nemtokake syarat insulasi lan grounding.

FAQ

Apa Kain Serat Karbon Twill Weave?

Iki minangka tenunan serat karbon sing digawe kanthi struktur interlacing kepar. Susunan benang ngasilake pola permukaan diagonal, dene spesifikasi materi sing nyata gumantung saka bahan serat karbon, bobot kain lan konstruksi.

Apa bedane kepar karo tenunan polos?

Twill lan tenunan polos nggunakake urutan interlacing benang sing beda. Twill nduweni pola diagonal lan umume ngidini gerakan benang luwih akeh, dene tenunan polos nduweni struktur over-under sing luwih kenceng. Kesesuaian kasebut gumantung saka geometri komponen lan proses manufaktur.

Apa tegese kepar 2 × 2?

2 × 2 nggambarake konstruksi twill tartamtu ing ngendi benang ngliwati loro lan ing rong ing urutan sing bola-bali. Yen proyek mbutuhake konstruksi iki, tenunan kasebut kudu dikonfirmasi ing spesifikasi materi.

Apa kain kepar bisa digunakake ing cetakan sing mlengkung?

ya wis. Bisa nampung kurva moderat lan ganti kontur, nanging drape nyata gumantung saka bobot kain, konstruksi benang lan geometri cetakan. A nyoba mbentuk migunani kanggo bagean Komplek utawa nyenyet-radius.

Bisa digunakake kanggo bagean serat karbon katon?

ya wis. Tenun diagonal bisa tetep katon sawise cetakan lan finishing permukaan. Orientasi kain sing konsisten nalika nglereni lan lay-up penting nalika pola seragam dibutuhake.

Apa bobot lan dimensi kain bisa disesuaikan?

ya wis. Bobot kain, jembar, dawa lan spesifikasi sing gegandhengan bisa ditemtokake miturut komponen lan proses manufaktur.

Informasi apa sing dibutuhake kanggo kutipan?

Informasi sing migunani kalebu konstruksi tenun, bahan serat karbon, GSM, jembar, dawa gulungan, jumlah, aplikasi lan proses cetakan. Kanggo bagean sing katon, finish permukaan sing dibutuhake lan arah pola uga kudu ditemtokake.

Apa sampel bisa dievaluasi sadurunge produksi?

Evaluasi sampel bisa dianggep nalika kain kudu dicenthang kanggo drape, kompatibilitas resin, tampilan permukaan utawa prilaku pangolahan kanthi cara produksi tartamtu.

Apa anyaman kepar tegese luwih dhuwur?

Ora Tenun construction piyambak ora netepake kekuatan utawa stiffness saka gabungan rampung. Sifat-sifat kasebut gumantung saka bahan serat karbon, bobot kain, sistem resin, orientasi serat, volume serat, kekandelan laminate lan kondisi pangolahan.
